機器特性:
一. 機體設計符合人體工學設計，操作方便。機體采用高級米漢納鑄鐵，經燒燉處理再加工，確保長久不變形。
二. 滑動面采用靜壓式自動潤滑系統，移動順暢，耐磨耗性佳。
三. 全自動研磨：粗磨、修整、精磨、無火花研磨循環動作。精度高，操作方便，大幅提升產能。適合大量生產
及少量多樣工件研磨。
四. 主軸頭傳動采用高精密級滾柱軸承，高精度、高剛性、運轉安靜。主軸頭可回轉角度范圍：順7度~逆8度，適
合大斜度工件研磨。
五. 進刀軸采用精密級滾珠螺桿，配合伺服馬達驅動，可無段進給。
六. 伺服馬達體積小，扭力特性佳，向應快，精度高，穩定性佳。
七. 滑板采用油壓進給往復運動，無段調速，穩定性最佳。
八. 修整模式為NC自動補正修整。
1. 如使用鉆石或CBN砂輪，可選擇不需補正修整模式。
2. 對于難研削之工件，可選擇多次補正修整模式，確保最佳加工質量。
九.大量生產時，可加裝自動送料、自動卸料等自動化生產設備。
|

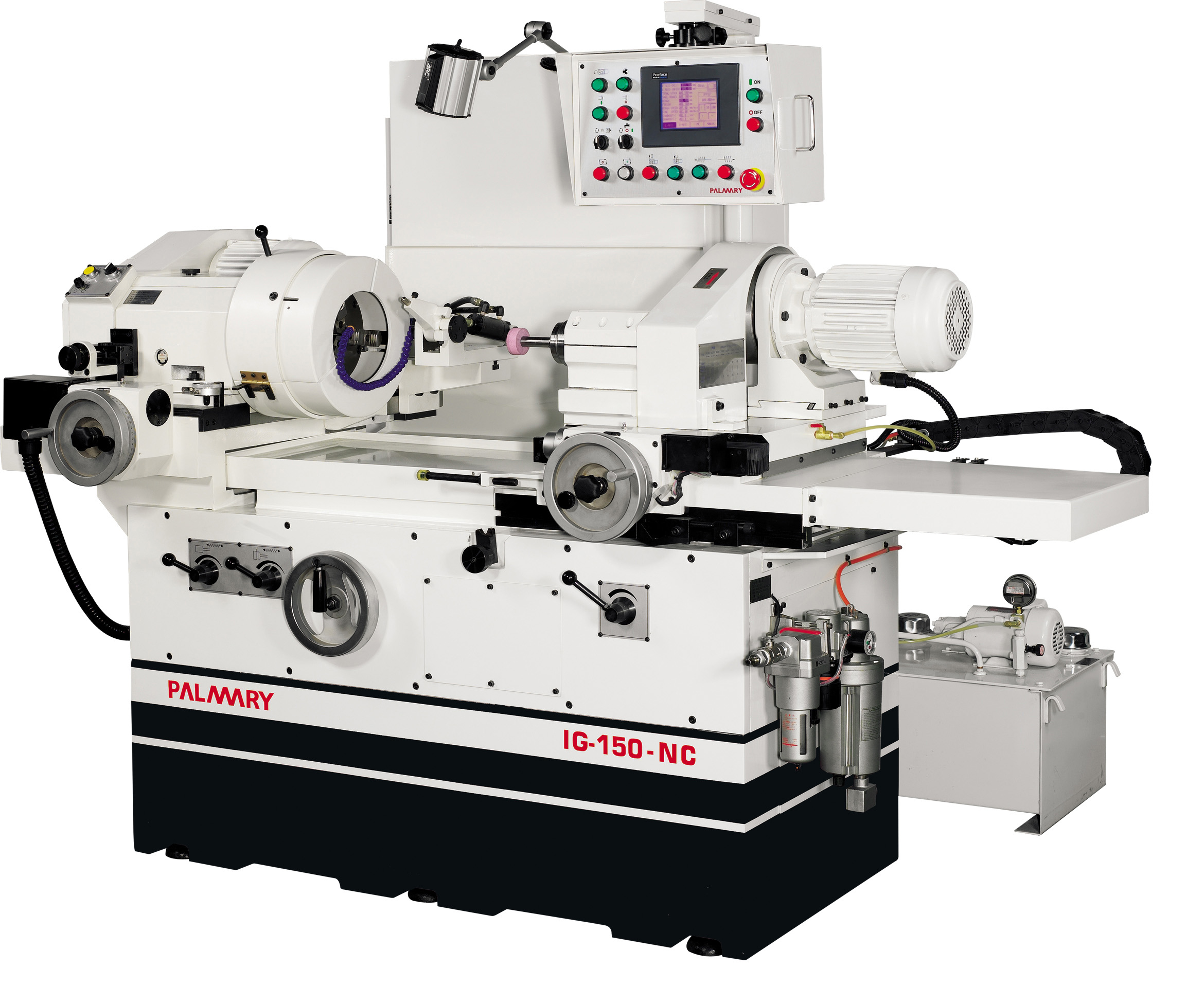

項目 IG-150-NC IG-150-2NC |
能力
防水覆蓋內之旋徑 ∅280 mm ∅280 mm
最大研磨內徑 ∅150 mm ∅150 mm
研磨工件最大長度 200 mm 200 mm
砂輪主軸
主軸外徑 ∅90 mm ∅90 mm
轉速 10,000/20,000/30,000/40.000/50,000 r.p.m.
X軸工作臺
快速移動 ∅0.05 m/min ∅0.05 m/min
最大行程 60 mm 60 mm
最小設定值 0.001 mm 0.001 mm
R軸工作臺
最大速度 ∅70 m/min ∅300 m/min
最大行程 70 mm 70mm
最小設定值 0.001 mm 0.001 mm
油壓軸/Z軸
最大速度 7.2 m/min(油壓) 40 m/min
最大行程 540 mm 400 mm
工作主軸頭
旋轉角度 +7°~ -8° +7°~ -8°
頂針斜度 MT6 MT6
主軸轉速 0-800 r.p.m. 0-800 r.p.m.
工作主軸負荷 (含夾具) 50 kg 50 kg
馬達
砂輪主軸 1.5KW 1.5KW
工作主軸 0.75KW 0.75KW
X軸進給滑臺 0.4KW 0.4KW
R軸進給滑臺 0.4KW 0.4KW
Z軸進給滑臺 - 2KW
油壓泵浦 1.5KW 0.75KW
切削液泵浦 0.09KW 0.09KW
箱量
油壓箱 85L(大65油/小20潤滑) 42L
冷卻水箱 70 L 70 L
機械重量
凈重 2100 kg 2250 kg
